Яка довжина хвилі лазера використовується в-автомобільній системі лідара?

1. Вступ: критична роль довжини хвилі

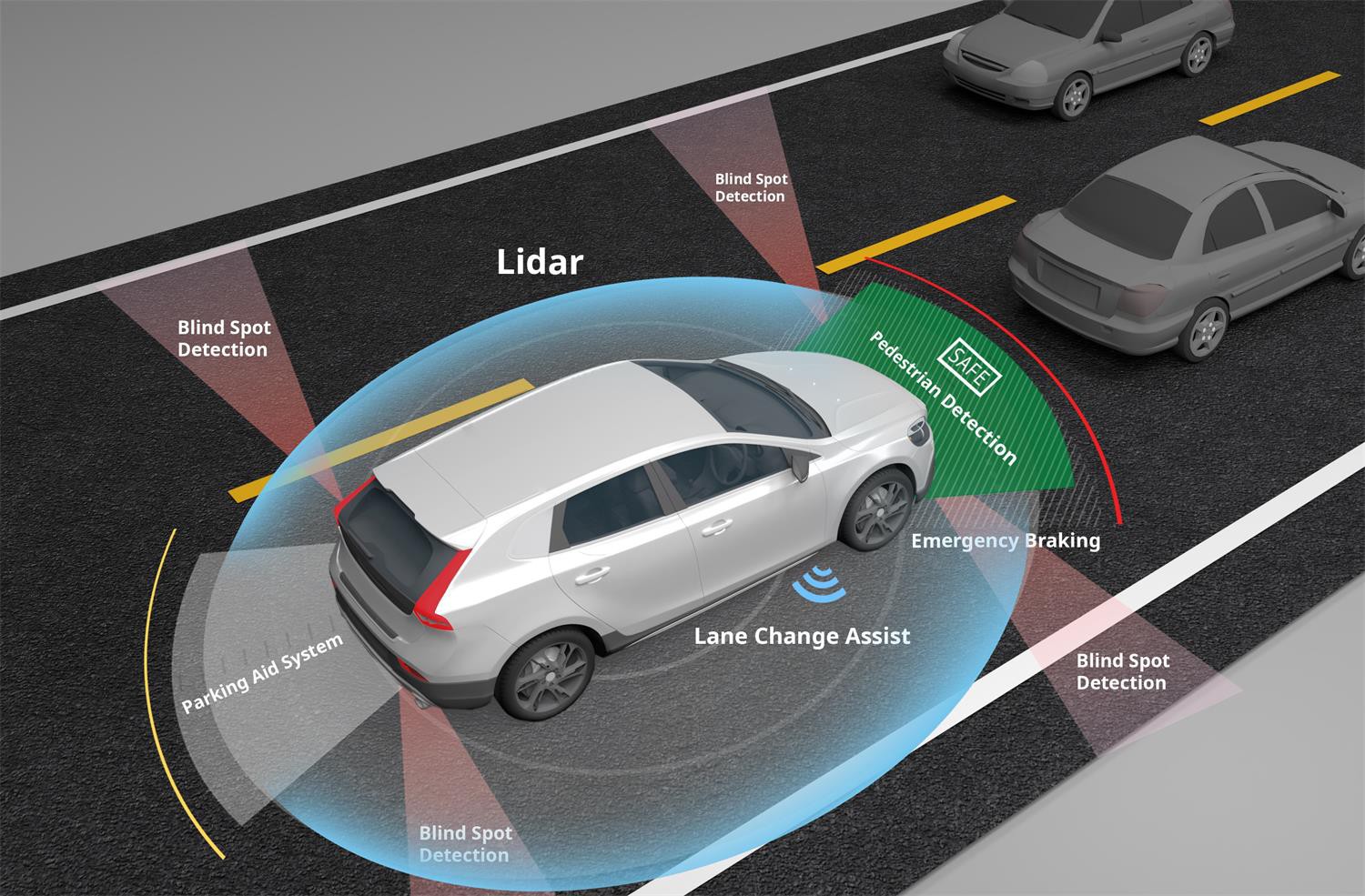

Виявлення та визначення дальності світла (LiDAR) стало наріжним каменем датчика для автономних транспортних засобів, створюючи тривимірні-карти навколишнього середовища з високою-роздільністю, вимірюючи час--польоту (ToF) або зсув фази відбитих лазерних імпульсів. В основі цієї технології лежить важливий, але часто забутий вибір: довжина хвилі лазера.

Розташована в інфрачервоному спектрі, невидима для людського ока, вибрана довжина хвилі не є довільною. Він служить основним визначником системи LiDARбезпека очей, максимальна дальність виявлення, стійкість до втручання навколишнього середовища та, зрештою, його вартість і масштабованість.

2. Глибоке занурення в переважаючі технологічні шляхи

Довжина хвилі 2.1 905 nm: вибір чинного та зрілого

Довжина хвилі 905 нм була робочою конячкою автомобільної індустрії LiDAR, перш за все завдяки своїй основі в розвинених напівпровідникових технологіях.

Технічний принцип:Він використовує лазерні діоди з арсеніду галію (GaAs) і високочутливі кремнієві (Si) лавинні фотодіоди (APD) для виявлення. Зрілість індустрії кремнієвих напівпровідників робить ці компоненти доступними й-рентабельними.

Основні переваги:

Економічна-ефективність:Налагоджений ланцюжок постачання GaAs лазерів і детекторів на основі Si- призводить до значно нижчих витрат на компоненти, сприяючи масовому виробництву та застосуванню в споживчих автомобілях.

Перевірена зрілість:Роки розробки дозволили створити надійні інженерні рішення та обширні-реальні дані перевірки.

Системна інтеграція:Компоненти є відносно компактними, що дозволяє використовувати менші форм-фактори, які легше інтегрувати в конструкції автомобіля.

Ключові проблеми та обмеження:

Безпека очей:Довжина хвилі 905 нм потрапляє в «зону небезпеки для сітківки», де лінза людського ока фокусує світло на сітківку. Щоб відповідати суворим стандартам лазерної безпеки (IEC 60825-1), пікова потужність імпульсу має бути суворо обмежена.

Діапазон виявлення:Це обмеження потужності безпосередньо обмежує максимальну досяжну дальність виявлення, що ускладнює надійне визначення об’єктів із -низьким коефіцієнтом відбиття на відстані понад 150–200 метрів.

Сонячна інтерференція:Сонячний спектр має значний фоновий шум на 905 нм, який може погіршити співвідношення сигнал-до-шуму (SNR), особливо при яскравому сонячному світлі.

Довжина хвилі 2.2 1550 нм: супер-висока продуктивність

Довжина хвилі 1550 нм представляє підхід,-орієнтований на продуктивність, який усуває кілька ключових обмежень аналога 905 нм.

Технічний принцип:Для цієї довжини хвилі зазвичай використовуються волоконні лазери, які використовують-леговані ербієм волоконні підсилювачі та потребують детекторів з арсеніду індій-галію (InGaAs).

Основні переваги:

Чудова безпека для очей:Розташоване в «зоні небезпеки для рогівки» світло 1550 нм значною мірою поглинається рогівкою ока та склоподібною рідиною, перш ніж досягти сітківки. Цей запас біологічної безпеки дозволяє використовувати пікові рівні потужностів 10-40 разів вищеніж дозволено для систем 905 нм.

Більший діапазон виявлення:Висока допустима потужність безпосередньо перетворюється на різко збільшений діапазон, надійно виявляючи об’єкти на відстані 250 метрів і більше, а деякі системи здатні досягати 300-500 метрів. Це забезпечує додатковий час реакції для високошвидкісного автономного водіння.

Покращена екологічна стійкість:Сонячне фонове випромінювання значно нижче на 1550 нм, що призводить до чудового SNR. Крім того, ця більша довжина хвилі дещо краще проникає крізь атмосферні обскуранти, такі як туман, імла та пил.

Ключові проблеми та обмеження:

Вища вартість:І волоконні лазери, і детектори InGaAs є складнішими та дорожчими у виробництві, ніж аналоги на основі Si-, що впливає на загальну вартість системи.

Складність системи та розмір:Системи на основі-волоконного лазера історично були більш громіздкими та споживали більше енергії, що створювало проблеми для бездоганної інтеграції в автомобілі, хоча зусилля щодо мініатюризації тривають.

3. Ключові параметри ефективності: порівняльний аналіз

4. Синергія довжини хвилі з передовими-архітектурами LiDAR

Вибір довжини хвилі все більше пов’язаний з базовою технологією LiDAR.

Лідар із-частотною модульованою безперервною хвилею (FMCW):

Внутрішня залежність:Технологія FMCW, яка миттєво вимірює швидкість за допомогою ефекту Доплера та забезпечує виняткову роздільну здатність у діапазоні, потребує лазерів із великою довжиною когерентності. Це природна властивість волоконних лазерів, які використовуються для систем з довжиною хвилі 1550 нм.

Синергічна перевага:TheFMCW + 1550 нмкомбінація є потужною, що забезпечує неперевершену продуктивність: стійкість до перешкод від інших LiDAR і сонячного світла, пряме вимірювання швидкості та надзвичайна точність, позиціонуючи її як золотий стандарт для сприйняття наступного-покоління.

Твердотільні та оптичні фазовані решітки (OPA):-

Матеріальні обмеження:Найдосконаліші кремнієві фотонічні платформи для твердотільного-сканування OPA в основному оптимізовані для довжин хвиль близько 905 нм або 1300 нм. Розробка високо-ефективних,-рентабельних систем OPA на 1550 нм на кремнієвій платформі залишається серйозною дослідницькою та інженерною проблемою.

Перспективи на майбутнє:Конвергенція чистого твердотільного -сканування (для надійності) з оптимальною довжиною хвилі є ключовим полем битви для майбутніх розробок LiDAR.

Інші досліджувані довжини хвилі:

Діапазон 1350-1400 нм:Цей регіон досліджується як потенційна «приємна точка», яка пропонує кращу безпеку для очей, ніж 905 нм, водночас потенційно використовуючи економічні-технології детектора, ніж 1550 нм.

Короткохвильовий інфрачервоний (SWIR):Більш широкі діапазони SWIR використовуються в спеціалізованих (наприклад, військових, промислових) програмах, але ще не отримали широкого впровадження в автомобілях через вартість.

5. Сценарії застосування та позиціонування на ринку

Вибір оптимальної довжини хвилі часто визначається цільовою програмою.

ADAS легкового автомобіля (L2+/L3):

Основний вибір: 905 нмЛідари наразі домінують у цьому сегменті, встановлюючи баланс між продуктивністю й{0}}рентабельністю, необхідним для масового виробництва.

Автомобілі преміум-класу та-високої продуктивності:Передові-моделі починають застосовуватися1550 нмтехнологію як ключову відмінність, рекламуючи її неперевершену безпеку та -можливості дальньої дії.

Роботаксі / Робобус (L4/L5):

Чіткий тренд:Більшість компаній, що розробляють повністю автономні транспортні засоби, схиляються до1550 нмсистеми. Високі вимоги складного міського середовища та критична потреба в максимальному діапазоні виявлення виправдовують вищу вартість.

Комерційні транспортні засоби (вантажівки, логістика):

Сценарій-Залежний вибір:Рішення залежить від області оперативного проектування (ODD). Далекі -вантажівки на автомагістралях можуть виграти від великого радіусу дії 1550 нм, тоді як-нижчешвидкісні міські транспортні засоби можуть вважати рішення 905 нм економічнішими.

6. Висновок і подальша перспектива

Підсумовуючи, можна сказати, що довжина хвилі автомобільного ЛіДАР визначається чіткою дихотомією:

905 нмпредставляє«Прагматичний діючий президент»,чиє домінування ґрунтується на зрілому, економічно-ефективному ланцюжку постачання, що робить широке застосування в споживчих автомобілях-сучасною реальністю.

1550 нмвтілює в собі«Авангард продуктивності»,пропонуючи переконливу дорожню карту для підвищення безпеки та чудової продуктивності, що важливо для досягнення вищого рівня автономності.

У майбутньому галузь не зійдеться на одній довжині хвилі. Натомість арізноманітна та співіснуюча екосистемаз'явиться. У міру розвитку технологій FMCW і твердотільного-сканування очікується, що надбавка до вартості, пов’язана з системами 1550 нм, зменшиться, що прискорить їх впровадження. Зрештою, незалежно від конкретної довжини хвилі, невпинне прагнення галузі залишається незмінним: створювати системи LiDAR, які пропонуютьбезкомпромісна безпека, виняткова продуктивність, неперевершена надійність і доступна вартість, тим самим висвітлюючи шлях до повністю автономного майбутнього.
